Transporte de Transformadores e Equipamentos Elétricos

Principais pontos

• Transformadores de potência exigem controle rigoroso de peso, centro de gravidade e vibração durante todo o trajeto, do carregamento à instalação.
• A escolha do conjunto (prancha, extensível ou linha de eixos) depende de peso, dimensões e do centro de gravidade da unidade, não apenas da tonelagem.
• Falhas ligadas a transporte e instalação respondem por cerca de 2,4% das falhas maiores de transformadores registradas em estudo do CIGRE.
• Cargas acima de 2,60 m de largura, 4,40 m de altura ou 19,80 m de comprimento exigem AET para trafegar em rodovias federais.
• Registradores de impacto e monitoramento contínuo protegem ativos de alto valor e documentam a integridade da carga para fins de seguro e garantia.

O transporte de transformadores é uma operação de engenharia logística que combina peso concentrado, centro de gravidade elevado e sensibilidade a vibração e impacto. Planejar bem significa definir o conjunto de transporte correto, estudar a rota até a subestação, dimensionar içamento e amarração e monitorar a carga do carregamento à energização. Este guia explica, de forma técnica e direta, como cada etapa é estudada e executada para preservar um ativo de alto valor.

Transformadores de potência estão no centro da expansão elétrica brasileira. Segundo a ANEEL, o país deve adicionar 9.142 MW à capacidade instalada em 2026, um crescimento de 23,4% sobre a expansão de 2025, de acordo com reportagem da Agência Gov. Cada nova subestação e cada reforço de rede significa um transformador que precisa chegar íntegro ao destino.

Por que o transporte de transformadores é diferente

Um transformador de potência não se comporta como uma carga comum. A massa se concentra no núcleo de ferro e nos enrolamentos, elementos internos sensíveis a deslocamento. Uma unidade de 200 MVA pode ter cerca de 185 toneladas de peso de transporte e dimensões próximas de 10,5 m de comprimento por 5,5 m de largura e 8,7 m de altura, conforme dados de fabricante compilados pela Daelim Transformer. Transformadores de maior porte, na classe 345/138 kV, chegam a superar 300 toneladas.

Esse perfil cria três desafios simultâneos. Primeiro, o peso exige conjuntos de transporte específicos e análise de capacidade de pontes e pavimentos. Segundo, o transformador é uma carga indivisível: não pode ser desmembrado sem perder função ou valor. Terceiro, os componentes internos não toleram impactos e vibrações fora de faixa, o que torna o monitoramento parte da operação, e não um detalhe acessório.

Por serem classificados como carga indivisível e superdimensionada, esses transportes seguem a lógica das cargas especiais. Se você ainda está familiarizando-se com o tema, vale conhecer o processo de transporte de cargas especiais antes de avançar para as particularidades do transformador.

Peso, centro de gravidade e distribuição de carga

O primeiro estudo de qualquer operação é a relação entre peso total, distribuição de carga e centro de gravidade. Em um transformador, boa parte da massa fica em uma região concentrada e, muitas vezes, elevada em relação à base. Isso puxa o centro de gravidade para cima e exige atenção redobrada à estabilidade do conjunto.

Na prática, a equipe precisa conhecer:

• Peso total da unidade e peso por ponto de apoio.
• Posição exata do centro de gravidade, informada pelo fabricante.
• Pressão exercida sobre o piso do equipamento de transporte.
• Capacidade de eixos, pneus e do conjunto como um todo.

Com esses dados, define-se o posicionamento do transformador sobre a plataforma. Um centro de gravidade alto reduz a margem de estabilidade em curvas e rampas, o que impacta velocidade de operação, raio das manobras e até a escolha da rota. Errar esse cálculo compromete amarração e segurança.

Vibração e impacto: o inimigo invisível

Transformadores toleram vibração e impacto apenas dentro de limites estreitos. Um choque fora de faixa pode deslocar enrolamentos, danificar o núcleo ou comprometer o isolamento interno, sem deixar sinais visíveis externos. O problema aparece depois, na energização ou nos ensaios de comissionamento, quando o reparo já é caro e demorado.

Os dados do setor reforçam o cuidado. Um estudo do grupo de trabalho A2.62 do CIGRE, publicado na revista Energies, aponta que falhas relacionadas a transporte e instalação representam cerca de 2,4% das falhas maiores de transformadores analisadas (19 de 1.159 casos). O mesmo levantamento mostra que falhas mecânicas respondem por 18,8% dos modos de falha, atrás apenas de enrolamentos e buchas. São números que justificam todo o rigor na movimentação.

Para controlar esse risco, a prática recomendada é instalar registradores de impacto na unidade. Esses dispositivos medem choques e acelerações ao longo de todo o trajeto e geram um histórico da viagem. Se algum limite for ultrapassado, a equipe sabe exatamente onde e quando, o que orienta inspeções e protege tanto o cliente quanto o transportador em questões de garantia e seguro.

Preparação do transformador antes do transporte

Boa parte da proteção da carga acontece antes de o conjunto sair do pátio. A preparação varia conforme o porte e a orientação do fabricante, mas segue uma lógica comum: reduzir massa, eliminar pontos frágeis e proteger o isolamento interno.

Entre as providências típicas estão:

• Drenagem parcial ou total do óleo isolante, o que reduz peso e evita movimentação do fluido durante o trajeto. Em muitos casos, a unidade viaja preenchida com gás inerte, como nitrogênio seco, para proteger a parte ativa.
• Remoção de acessórios externos, como buchas, radiadores, conservador e painéis, transportados separadamente e reinstalados no destino.
• Travamento interno da parte ativa, quando previsto em projeto, para impedir deslocamento do núcleo e dos enrolamentos.
• Vedação e pressurização, com monitoramento da pressão do gás ao longo da viagem.

Essa etapa precisa ser combinada entre fabricante, transportador e equipe de montagem. Transportar acessórios junto com a unidade principal é possível dentro dos limites autorizados, mas exige plano de carga que preserve o centro de gravidade calculado para o conjunto.

Equipamentos de içamento e movimentação

Carregar e descarregar um transformador é tão crítico quanto transportá-lo. A escolha do método de içamento depende do peso, da altura de elevação e das condições do local, que nem sempre oferece espaço ou piso adequado para grandes guindastes.

As soluções mais comuns incluem:

• Guindastes de grande capacidade, para içamento vertical com pontos de pega definidos pelo fabricante.
• Jackup e macacos hidráulicos, para elevação controlada em baixa altura, úteis em ambientes confinados.
• Sistemas de skidding (patinagem), que deslizam a carga horizontalmente sobre trilhos.
• Munck e plataformas, em equipamentos de menor porte.

Cada método exige plano de rigging, com cálculo de ângulos de lingas, pontos de ancoragem e verificação do piso. A amarração do transformador sobre a plataforma segue a mesma lógica: dimensionada para resistir às forças de frenagem, aceleração e curvas, sem transmitir esforço aos componentes sensíveis.

Conjunto de transporte: prancha, extensível e linha de eixos

Não existe equipamento único para transformador. A seleção depende de peso, dimensões e, novamente, do centro de gravidade. As opções principais são:

• Prancha rebaixada: reduz a altura total do conjunto, importante quando a unidade é alta e há restrição de gabarito vertical na rota.
• Prancha extensível: ajusta o comprimento à carga, útil para unidades longas e seus acessórios.
• Linha de eixos (modular): distribui o peso em muitos eixos e pneus, essencial para transformadores superpesados. A quantidade de eixos é calculada a partir do peso por eixo permitido.

Para unidades muito pesadas, pode-se adotar configurações autopropelidas ou combinações puxa-empurra em trechos críticos. A definição do conjunto caminha junto com o estudo de rota: um transformador que exige prancha alta pode esbarrar em viadutos, enquanto uma configuração muito longa complica curvas fechadas e rotatórias.

Estudo de rota até subestações e usinas

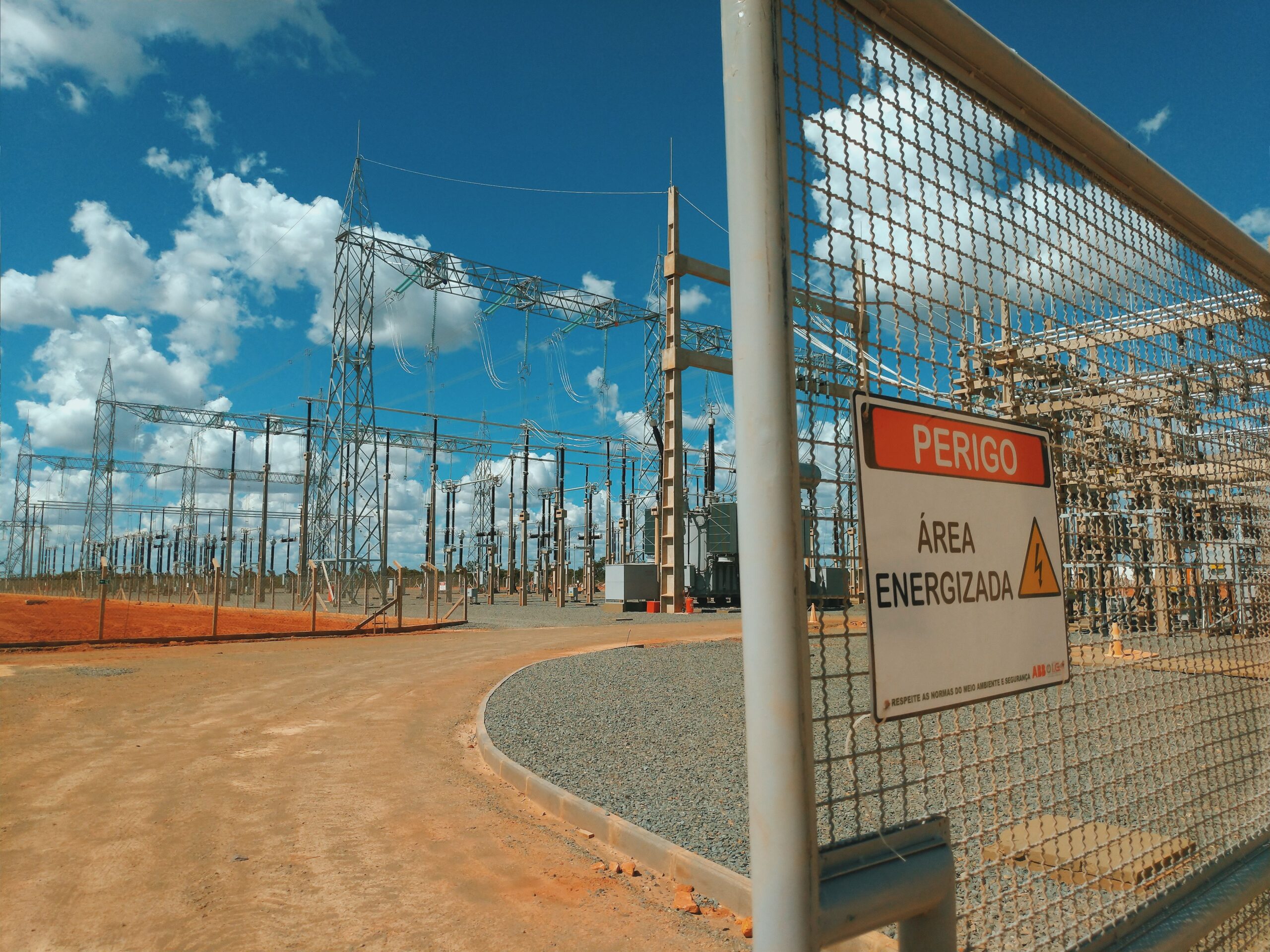

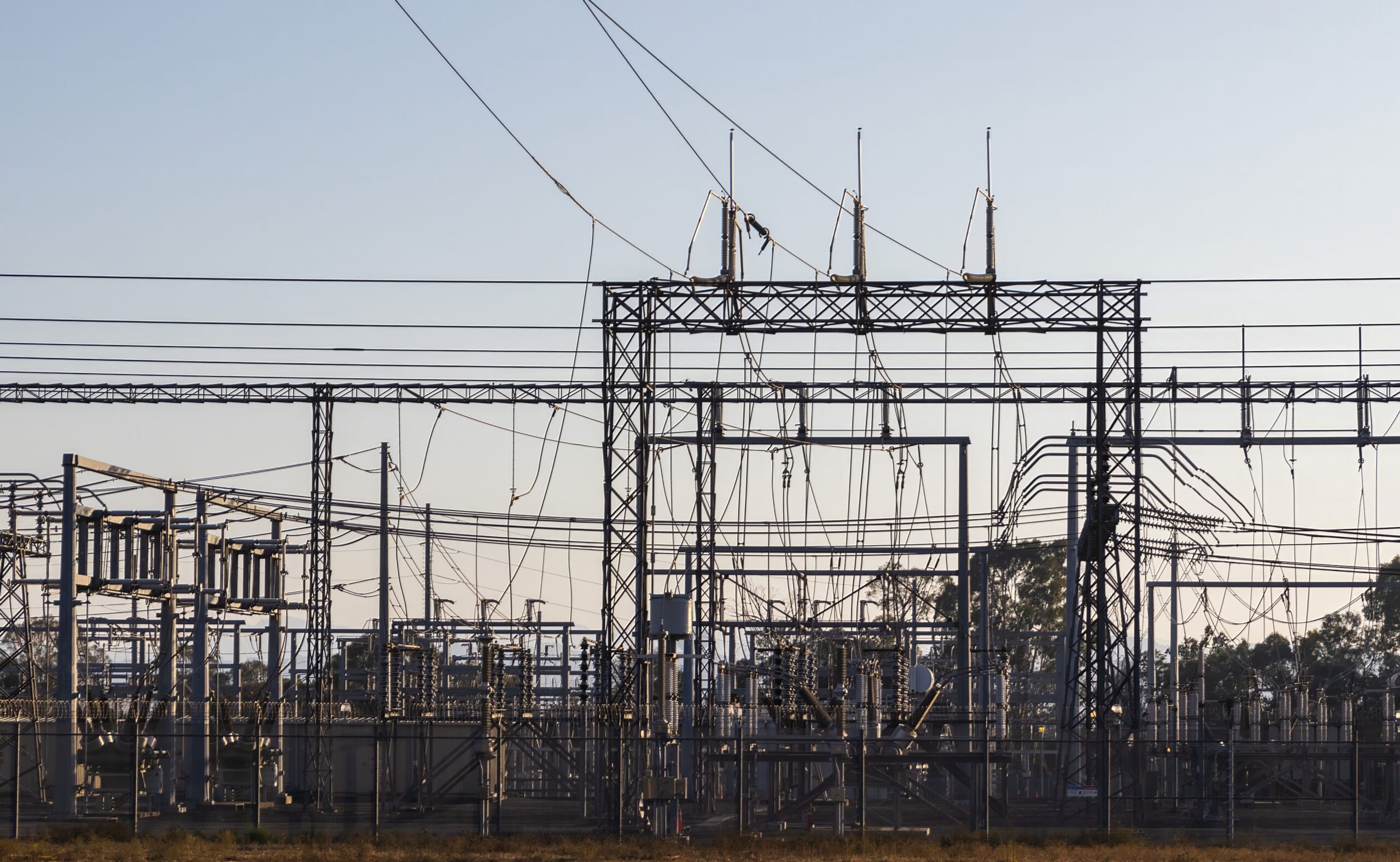

Transformadores vão para onde a infraestrutura exige, e esses destinos nem sempre têm acesso fácil. Subestações ficam frequentemente em áreas afastadas, no fim de estradas vicinais, e usinas podem estar em regiões de relevo acentuado. O estudo de rota é, portanto, uma etapa de engenharia que vai muito além de escolher um trajeto no mapa.

O levantamento considera:

• Gabaritos verticais em viadutos, passarelas, redes elétricas e túneis.
• Capacidade de carga de pontes e bueiros no trajeto.
• Raios de curva, rotatórias e largura de pista.
• Restrições de horário, trechos urbanos e obras na via.
• Pontos que exigem interdição parcial ou remoção temporária de obstáculos.

A expansão da rede amplia esse desafio. De acordo com relatório sobre o PAR/PEL do ONS, o Brasil precisará de cerca de 5.300 km de novas linhas de transmissão até 2030, com investimento previsto de R$ 28,1 bilhões e 24.314 MVA de nova capacidade de transformação. Isso significa mais transformadores viajando para destinos muitas vezes remotos, reforçando o papel do planejamento de rota.

Quando a rota cruza grandes centros, entram em cena restrições específicas de cada região. Nossa equipe trata disso, por exemplo, ao abordar rotas e cuidados para transporte de cargas pesadas em SP, onde o tráfego urbano e as restrições de horário pesam no plano.

AET, escolta e requisitos legais

Transformadores quase sempre ultrapassam os limites legais de peso ou dimensões, o que exige Autorização Especial de Trânsito (AET). Conforme o DNIT, cargas que superam 2,60 m de largura, 4,40 m de altura ou 19,80 m de comprimento precisam de autorização para circular em rodovias federais, com regras definidas em resoluções do CONTRAN e do próprio DNIT.

A AET define condições de circulação: horários permitidos, necessidade de escolta, batedores e veículos de apoio. Em trechos sob concessão, é preciso coordenar com as concessionárias, e a presença da Polícia Rodoviária Federal pode ser exigida. A documentação precisa estar correta e vigente antes do deslocamento, sob pena de retenção da carga e atraso no cronograma.

O apoio à obtenção da AET e demais requisitos aplicáveis faz parte do planejamento. Na Tork, tratamos esse levantamento como condição para iniciar a operação, nunca como pendência deixada para a última hora. Se quiser entender melhor as exigências, vale ler o conteúdo sobre escolta e AET para cargas superdimensionadas.

Como uma operação é estudada na prática

Para dar concretude ao planejamento, vale acompanhar o raciocínio de um projeto típico, do pedido ao destino. O exemplo abaixo é ilustrativo e serve para mostrar a sequência de decisões, não para descrever uma operação específica.

Imagine um transformador de 150 toneladas que precisa sair de uma fábrica no interior de São Paulo rumo a uma subestação em uma região de serra. O estudo começa pelos dados da carga: peso por ponto de apoio, dimensões e posição do centro de gravidade informados pelo fabricante. Com isso, define-se a linha de eixos com número de eixos suficiente para respeitar o peso por eixo permitido.

Em seguida, vem o estudo de rota. A equipe percorre o trajeto, mede gabaritos de viadutos, verifica a capacidade das pontes e identifica curvas e rampas críticas no acesso de serra. Esse levantamento define a velocidade de operação, os pontos de parada e a necessidade de batedores e escolta.

Com rota e conjunto definidos, prepara-se a documentação: solicitação da AET, alinhamento com concessionárias e, quando exigido, acionamento da Polícia Rodoviária Federal. Durante o deslocamento, registradores de impacto monitoram a carga e a equipe acompanha a operação. No destino, o içamento segue o plano de rigging previsto, e a unidade é posicionada para montagem. Cada decisão depende da anterior, por isso o planejamento integrado reduz riscos e evita retrabalho.

Boas práticas para proteger cargas de alto valor

Um transformador de potência é um ativo caro e, muitas vezes, com prazo longo de fabricação. Um dano durante o transporte não representa só o custo do reparo, mas também o atraso em todo um projeto de energia. Por isso, a proteção da carga concentra um conjunto de boas práticas:

1. Planejamento documentado: estudo de rota, plano de carga, plano de rigging e análise de riscos antes do deslocamento.
2. Equipamento adequado ao caso: conjunto definido a partir de peso, dimensões e centro de gravidade reais da unidade.
3. Amarração dimensionada: cálculo de forças e pontos de ancoragem, sem transmitir esforço a componentes internos.
4. Monitoramento contínuo: registradores de impacto e acompanhamento da operação em tempo real.
5. Seguro de carga compatível: cobertura proporcional ao valor do ativo, contratada antes do deslocamento.
6. Equipe qualificada: profissionais treinados em movimentação de cargas especiais e em protocolos de segurança.

Essas práticas só funcionam integradas. Uma amarração perfeita não compensa uma rota mal estudada, e o melhor equipamento não protege uma carga submetida a impactos. A engenharia logística une todos esses elementos em um único plano, revisado e acompanhado do início ao fim.

Transportar um transformador com segurança exige estudar cada operação como um projeto único, do centro de gravidade à última curva antes da subestação. Se você tem um transformador ou equipamento elétrico para movimentar, reúna peso, dimensões, origem e destino e faça a sua cotação para que nossa equipe avalie, planeje e execute a operação com o rigor que esse tipo de carga exige.

Perguntas frequentes

Transformador de potência é considerado carga indivisível?

Sim. Um transformador de potência não pode ser desmembrado sem perder sua função ou valor, o que o classifica como carga indivisível e, em geral, exige Autorização Especial de Trânsito (AET).

Quando o transporte de transformador exige AET?

Quando a carga, somada ao veículo, ultrapassa os limites legais de peso ou dimensões, como largura acima de 2,60 m, altura acima de 4,40 m ou comprimento acima de 19,80 m em rodovias federais.

Por que o centro de gravidade é tão importante nesse tipo de transporte?

O transformador concentra grande parte da massa no núcleo e nos enrolamentos, o que eleva e desloca o centro de gravidade. Isso afeta estabilidade, amarração e escolha do equipamento.

Como se protege um transformador contra impactos durante o trajeto?

Com amarração dimensionada, controle de velocidade, planejamento de rota e registradores de impacto que monitoram choques e aceleração do carregamento até a entrega.
